一、產品簡介

HY194-BS5U(HY194-BS5I)直流電壓(電流)變送器，是一種將直流電壓(電流)信號隔離轉換成線性直流模擬信號輸出或RS485數字通信接口輸出。模擬量輸出最多可選2路輸出，2路模擬量輸出之間互相隔離，模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選顯示面板，面板采用4位高亮LED 顯示，并帶有3個按鍵用來進行參數設置。

二、技術參數

三、用戶選型

3.1儀表外形尺寸

35mm標準導軌安裝或螺絲固定安裝。

3.2命名方式

HY194-BS5①-②-③-④

 ① 輸電壓信號為U，輸入電流信號為I。

 ② 模擬變送輸出路數：一路變送輸出為D，二路變送輸出為D2，無模擬量輸出為空。

 ③ RS485數字接口代號R，無RS485數字接口為空。

 ④ 顯示模塊代號M，無顯示模塊為空。

四、功能模塊

4.1 模擬量變送輸出

 模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。當輸出為DC0-20mA、DC4～20mA、DC0～5V、DC0～10V時，對應測量值的0-量程最大值；當輸出DC4～12～20mA時，4mA對應負量程最大值，12mA對應0，20mA對應正量程最大值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps可設置，出廠默認值為9600bps。

(3)  數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                 1byte + 1byte + 2byte + 2byte + 2byte

地址：查詢儀表地址碼，可以在1~247內設置，占用 1個字節

命令：04H或03H，長度為 1個字節

數據地址：讀取的數據起始地址，占用 2個字節

數據長度：讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte + 1byte + nbyte + 2byte

地址：響應儀表地址碼，長度為1個字節

命令：04H或03H ，長度為 1個字節

數據長度：要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：低8位在前，高8位在，后占用2個字節

4.2.2 通信報文舉例

 (1) 讀數據寄存器(功能代碼03H/04H)：讀電壓值，電壓450.0V，儀表地址為1。

      主機讀數據幀：

      儀表回應數據幀：

4.2.3 Modbus通信寄存器地址表

說明：

(1)讀出的測量值是有符號整數，根據量程補上小數位，實際值=讀取的測量值/(10^小數位數)。

五、接線方式及接線端子圖

5.1 接線方式

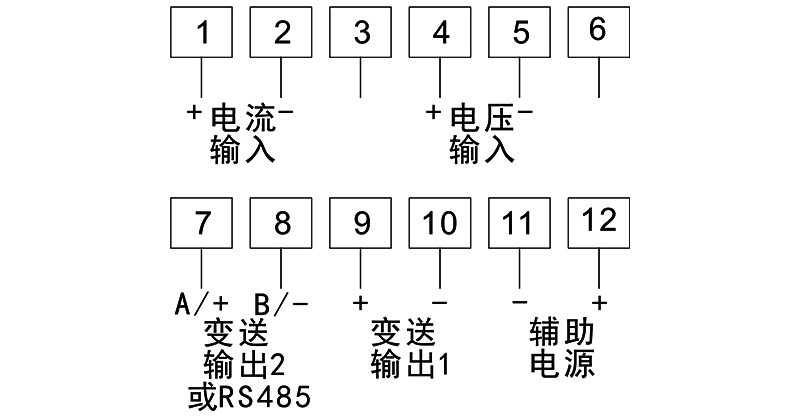

5.2 接線端子圖

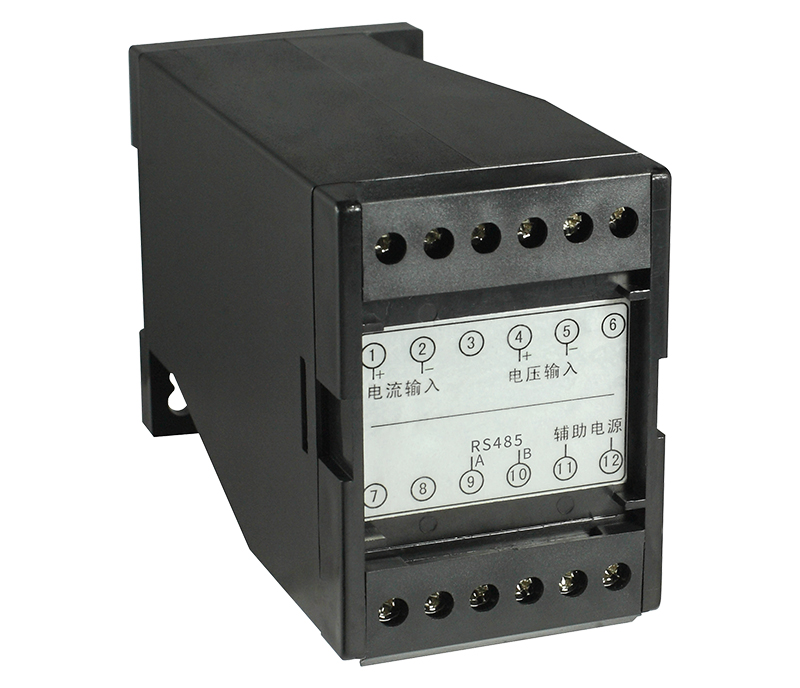

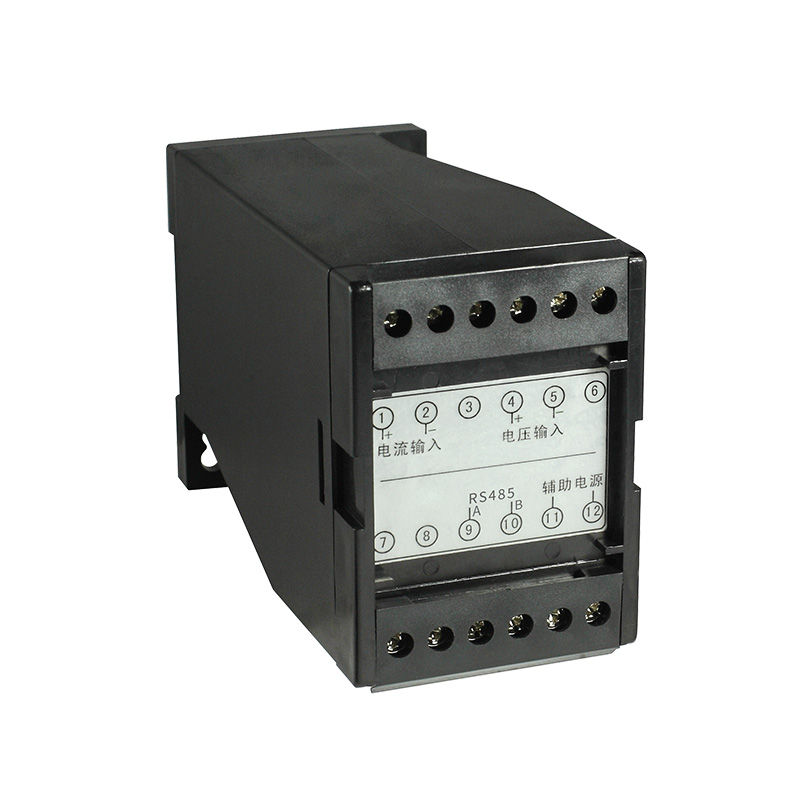

附錄A：產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=43
