一、產品簡介

隔離熱電阻(PT100、CU50)溫度測量模塊，集成高精度ADC、32位ARM單片機、信號調理電路、數字隔離電路和隔離電源電路于一體（模塊內部集成了隔離電源），易于集成到各種測溫設備中；只需接入PT100或CU50熱電阻，即可完成溫度的采集，支持二線和三線傳感器接法，帶斷線檢測和短路檢測；模塊通過隔離UART TTL接口與外部通信，進行測量數據讀取和參數設置；通信支持2種通信協議，1、模塊專用協議，2、標準modbus rtu協議。通信波特率：2400、4800、9600、19200、38000、57600、115200用戶可設。工作電源5V或3.3V（用戶定貨時說明），信號輸入與通信輸出和電源電氣隔離。

二、主要技術指標

型號說明：HY805-RTD-①  ①、5V：4.5~5.5V工作電源；3.3V：3~3.6V工作電源。

三、模塊說明

3.1 模塊外觀

3.2 模塊尺寸圖

3.3 內部框圖

3.4 引腳定義

模塊引腳功能定義圖：

引腳功能說明：

3.5 典型應用電路

四、UART接口

通信支持2種通信協議，1、模塊專用協議，協議簡潔，發送接收數據量少，速度快；2、標準modbus rtu協議，通用協議，可直接用支持此協議的設備相連。

4.1 專用協議

波特率：2400、4800、9600、19200、38400、57600、115200可設，出廠預設值9600；8位數據位，無校驗位，1位停止位。 通信幀包含校驗和字節。

4.1.1 UART幀格式

UART幀格式說明

4.1.2 UART寫操作

寫操作由主機端發起，主機端發送命令，數據和校驗和，寫操作模塊不回應數據，模塊根據收到的寫命令執行相應的操作。可以通過讀上次寫入的數據，判斷寫操作是否成功。

4.1.3 UART讀操作

讀操作由主機端發起，主機端發送命令，模塊回應數據和校驗和，主機根據校驗和判斷數據幀是否正確。

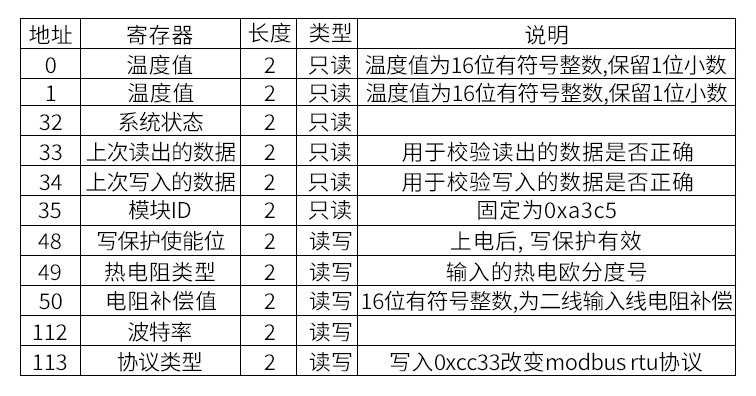

4.1.4 模塊寄存器地址列表

4.1.5 寄存器說明

（1）0寄存器：溫度值寄存器，16位有符號整數，先發數據高字節，再發數據低字節，舉例：讀出來的數值為1257，當前的溫度值為125.7℃。讀出的溫度寄存器值為32767，表示傳感器斷路或沒接入傳感器；讀出的溫度寄存器值為-32768，表示傳感器短路。1寄存器功能與0寄存器相同。

（2）32寄存器：系統狀態寄存器，狀態寄存器說明：

（3）33寄存器：保存上次UART讀出的數據，可用于UART讀出數據時的校驗。

（4）34寄存器：保存上次UART寫入的數據，可用于UART寫入數據時的校驗。

（5）35寄存器：模塊ID，固定為0xa3c5，用戶可通過讀取ID寄存器判斷與模塊通信是否正常。

（6）48寄存器：寫入0xccaa關閉寫保護功能，寫保護無效，寫入除0xccaa外的任意數據打開寫保護功能，上電寫保護功能默認有效，所有寫寄存器都受寫保護寄存器保護，只有關閉寫保護功能，寫入數據才有效。讀時，寫保護打開為0，寫保護關閉為1。

（7）49寄存器：熱電阻分度號類型，0：PT100，1：CU50。(寫后保存入flash,掉電后上電不丟失)

（8）50寄存器：電阻補償值，16位有符號數，單位0.01Ω，出廠預設值為0。當二線制接法時，無法自動消除引線電阻引入的誤差，可以設置此寄存器來消除引線電阻誤差。舉例：二線制接法，引線電阻為1.25Ω，通過設置此寄存器值為-125，來消除引線電阻引入的誤差。(寫后保存入flash,掉電后上電不丟失)

（9）112寄存器：UART通信波特率，此寄存器受寫保護。寄存器值所代表的波特率 0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200。寫入大于6的值無效。(寫后保存入flash,掉電后上電不丟失)

（10）113寄存器：寫入0xcc33從專用通信協議切換到modbus-rtu協議，寫入其它值無影響。(寫后保存入flash,掉電后上電不丟失)

4.1.6 通信報文舉例

（1）讀0寄存器，溫度值=300.5℃：

          主機端發送：00               模塊回應：0B BD C8

（2）修改輸入為PT100熱電阻：

          主機端發送：B0 CC AA 26     模塊回應：無    //此命令關掉寫保護

          主機端發送：B1 00 00 B1      模塊回應：無    //此命令修改輸入PT100

          主機端發送：B0 00 00 B0      模塊回應：無    //此命令打開寫保護，防止誤操作修改了參數

（3）修改通信波特率到57600：

          主機端發送：B0 CC AA 26     模塊回應：無    //此命令關掉寫保護

          主機端發送：F0 00 05 F5       模塊回應：無    //此命令修改波特率到57600

          主機端發送：B0 00 00 B0       模塊回應：無    //此命令打開寫保護

4.2 modbus rtu協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，地址：1~247，出廠預設值1。

下表為支持的modbus-rtu協議功能碼：

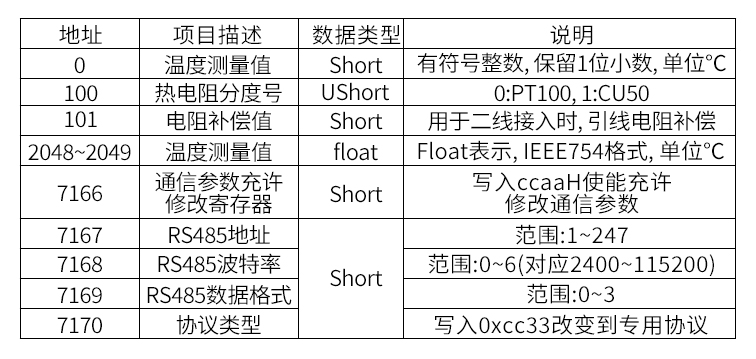

4.2.1 Modbus通信寄存器地址表

說明：

(1) 假如讀出溫度整數表示的整數值是1245，代表溫度為124.5℃。讀出的溫度寄存器值為32767，表示傳感器斷路或沒接傳感器；讀出的溫度寄存器值為-32768，表示傳感器短路。

(2) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。

(3) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

4.2.3 通信報文舉例

（1） 讀溫度值，整數格式，溫度值300.2℃，RS485地址1：

          上位機發送：01 03 00 00 00 01 84 0A

          模塊回應：01 03 02 0B BA 3E C7

（2）讀溫度值，float格式，第1路850.2℃， RS485地址1：

          上位機發送：01 03 08 00 00 02 C6 6B

          模塊回應：01 03 04 43 96 19 9A 84 60
